選擇斷路器時需要考慮幾個不同的標準，包括電壓、頻率、分?jǐn)嗄芰?、連續電流額定值、異常工作條件和產品測試。今天，江蘇星光公司就和大家一起逐步概述如何為您的特定應用選擇合適的斷路器。

額定電壓

提供不同尺寸和配置的斷路器總額定電壓是根據可施加于所有終端端口的最高電壓、配電類型以及斷路器如何直接集成到系統中來計算的。選擇具有足夠電壓容量以滿足最終應用的斷路器非常重要。

頻率

高達600安培的斷路器可應用于50-120Hz的頻率。高于120Hz的頻率將導致斷路器必須降額。在更高頻率的項目中，渦流和鐵損會導致熱跳閘組件內產生更大的熱量，因此需要對斷路器進行降額或?qū)ｉT校準。降額的總量取決于安培額定值、框架尺寸以及當前頻率。一般的經驗法則是特定框架尺寸中的安培額定值越高，所需的降額就越大。

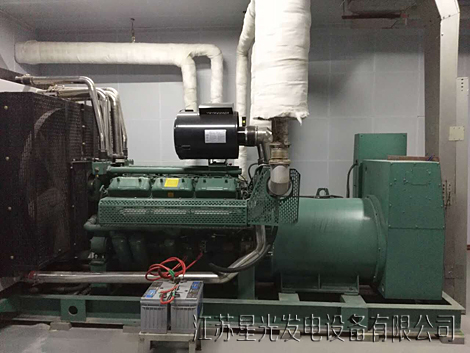

所有超過600安培的更高額定斷路器都包含變壓器加熱的雙金屬片，適用于最大60Hz的交流電。對于50Hz的最小交流應用，通?？梢赃M(jìn)行特殊校準。固態跳閘斷路器針對50Hz或60Hz應用進行了預校準。如果做柴油發電機項目，頻率將是50Hz或60Hz。在推進50Hz項目之前，最好提前與電氣承包商進行檢查，以確保校準措施到位。

最大中斷容量

分?jǐn)囝~定值通常被認為是斷路器控制面板斷路器可以分?jǐn)喽粫?dǎo)致系統自身故障的最大故障電流量?？梢栽谌魏谓o定時間計算確定系統提供的最大故障電流量。在應用正確的斷路器時必須遵循的一條絕對可靠的規則是，斷路器的分?jǐn)嗄芰Ρ仨毜扔诨虼笥谙到y(tǒng)中應用斷路器的點上可以傳遞的故障電流量。未能應用正確數量的分?jǐn)嗳萘繉?dǎo)致斷路器損壞。

連續額定電流

關于連續電流額定值，塑殼斷路器在特定環境溫度下以安培為單位。該安培額定值是斷路器在校準的環境溫度下將承載的連續電流。斷路器制造商的一般經驗法則是在104°F下校準他們的標準斷路器。任何標準應用的安培額定值僅取決于負載類型和占空比。安培額定值由國家電氣規范管理(NEC)是電氣承包行業負載周期信息的主要來源。例如，照明和饋線電路通常需要根據導體載流量來額定的斷路器。要查找不同尺寸導體的各種標準斷路器電流額定值和允許負載。

非典型操作條件

選擇斷路器時，務必牢記最終用戶的位置。每個斷路器都是不同的，有些更適合更無情的環境。在確定要使用的斷路器時，請記住以下幾種情況：

高環境溫度：如果標準熱磁斷路器在超過104°F的溫度下使用，斷路器必須降額或重新校準以適應環境。多年來，所有斷路器都針對77°F進行校準，這意味著所有高于此溫度的斷路器都必須降額使用。實際上，大多數外殼的溫度都在104°F左右。一種常見的特殊斷路器用于這些類型的情況。在1960年代中期，行業標準發生了變化，所有標準斷路器都在校準時考慮了104°F的溫度。

腐蝕和潮濕：在濕度恒定的環境中，建議對斷路器進行特殊的防潮處理。這種處理有助于抵抗可能腐蝕設備的霉菌和/或真菌。在高濕度的環境中，最好的解決方案是在外殼中使用空間加熱器。如果可能，應從腐蝕區域移除斷路器。如果這不切實際，可以使用專門制造的耐腐蝕斷路器。

高沖擊概率：如果斷路器要安裝在機械沖擊可能性高的區域，則應安裝特殊的防沖擊裝置。防震裝置由位于中心桿上的慣性配重組成，用于在正常震動條件下鎖定脫扣桿。該重量的安裝應使其不會阻止熱脫扣器或磁脫扣器在過載或短路情況下發揮作用。美國海軍是所有戰艦都需要的高抗震破碎錘的最大最終用戶。

海拔高度：在海拔超過6,000英尺的地區，斷路器的載流能力、電壓和分?jǐn)嗄芰Ρ仨毥殿~。在高海拔地區，較稀薄的空氣不會將熱量從載流部件以及較低海拔地區的較稠密空氣傳導出去。除了過熱之外，稀薄的空氣還阻止了足夠快地建立介電電荷以承受正常大氣壓下出現的相同電壓水平。海拔問題也會降低大多數使用的發電機和其他發電設備的額定值。購買前最好與發電專業人士交談。

安裝位置：大多數情況下，斷路器可以水平或垂直安裝在任何位置，而不會影響脫扣機構或分?jǐn)嗄芰ΑＴ趶?qiáng)風地區，必須將斷路器安裝在外殼中（大多數設備都是封閉的），表面會隨風搖擺。當斷路器連接到不靈活的表面時，暴露在大風中時有可能破壞電路。

維護和測試

斷路器維護和修理在選擇斷路器時，用戶必須決定是否購買經過UL測試（美國保險商實驗室）的設備。為保證整體質量，建議客戶購買經過UL測試的斷路器。請注意，未經UL測試的產品不能保證斷路器的正確校準。所有通過UL認證的低壓塑殼斷路器均按照UL標準489進行測試，該標準分為兩類：工廠測試和現場測試。

UL工廠測試：所有UL標準塑殼斷路器都經過基于UL標準489的廣泛產品和校準測試。UL認證斷路器包含工廠密封校準系統。完整的密封可確保斷路器正確校準且未被篡改、更改，并且產品將相應地按照UL規范運行。如果密封被破壞，則UL保證以及任何保證均無效。

現場測試：在現場獲得的數據與公布的信息不同是很正常的。許多用戶對現場數據是否有缺陷或發布的信息與他們的特定模型不同步感到困惑。數據上的差異在于，工廠中的測試條件與現場相比差異很大。工廠測試旨在產生一致的結果。溫度、海拔高度、氣候控制環境以及使用專為被測產品設計的測試設備都會影響結果。一些斷路器帶有自己的測試說明。如果沒有說明，請使用可靠的斷路器服務公司。

維護：在大多數情況下，塑殼斷路器具有出色的可靠性記錄，這主要是由于其裝置是封閉的。外殼最大限度地減少了接觸污垢、濕氣、霉菌、灰塵、其他容器和篡改的風險。正確維護的一部分是確保將所有端子連接和脫扣器擰緊至制造商設置的正確扭矩值。隨著時間的推移，這些連接會松動，需要重新擰緊。斷路器也需要定期清潔。未正確清潔的導體、用于端子的錯誤導體和松散的端子都是可能導致斷路器過熱和弱化的情況。手動操作的斷路器只需要它們的觸點干凈并且連桿可以自由操作。
