　　柴油發電機廢氣渦輪增壓器裝配前所有零件應仔細清洗（包括裝配用的各種工具），要用不起毛的軟質布料擦拭各零件，并放置在清潔的場所，同時在裝配前各零件均應檢查合格，必要時渦輪轉子壓氣機葉輪及其組合部件應復校動平衡，然后進行重裝。柴油發電機廢氣渦輪增壓器裝配過程及注意點如下：

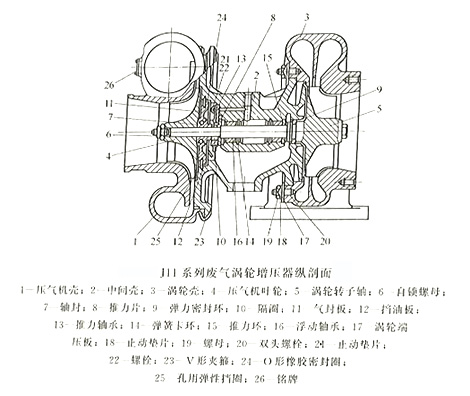

　　1、中間殼2的壓氣機端朝上，將彈簧卡環14裝進壓氣機端軸承座孔內側環槽中，注意不要碰傷軸孔。然后放入抹上清潔機油的浮動軸承16，推力環15再裝入另一只彈簧卡環。在裝浮動軸承時，要注意把側面有油槽的一端向上。在每個彈簧卡環裝入后，均要檢查卡環是否完全進入環槽內。

　　2、把中間殼的渦輪端朝上如同步驟①中所述次序，將彈簧卡環、浮動軸承、推力環依次裝入渦輪端軸承孔中，在裝浮動軸承時要注意把側面有油槽的一端向上。

　　3、用細鐵絲制作的兩個圓環套在手指上，將兩個彈力密封環9張開，套人渦輪轉子軸5密封環槽中，注意不能剛力過猛，以免導致彈力密封環永久變形或斷裂。

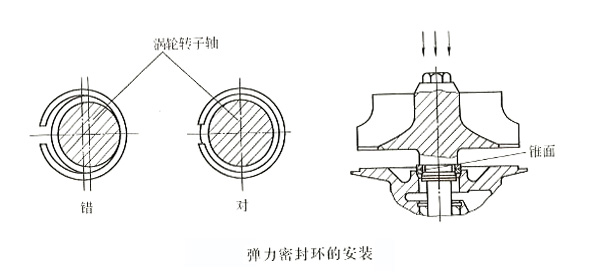

　　4、在安裝渦輪轉子軸上兩只彈力密封環時開口位置應錯開180°，然后在密封環上抹上清潔機油，小心地將轉子插到中間殼中去，套裝時注意不要使軸上臺階及螺紋碰傷浮動軸承內孔表面。為防止套裝時環從一邊滑出或斷裂，彈力密封環相對于轉子軸的位置要居中，并依靠中間殼座孔上錐面作引導，如下圖所示，使之能順利滑入密封環座孔中。

　　5、手托住已裝入中間殼的渦輪葉輪，將渦輪葉輪出口處六角形臺肩央在臺虎鉗上，并用手輕輕扶住中間殼不使產生意外的傾側，注意要防止渦輪轉子軸5從中間殼中滑出。

　　以上是由專業柴油發電機廠家--江蘇星光發電設備有限公司為大家分享的柴油發電機廢氣渦輪增壓器五個裝配過程及注意點，還有其他六個裝配過程及注意點敬請關注下篇？《如何裝配柴油發電機廢氣渦輪增壓器？（二）》更多相關詳情歡迎登錄星光官網：ziboxingongyeya.com
